6b. Optionale Veredelung
Ecken
Ecke | keine Veredelung | Abrunden |
Abschrägen |
Ausklinken |
S11 |
||||
S12 |
||||
S21 |
||||
S22 |
||||
S23 |
Hinweis!

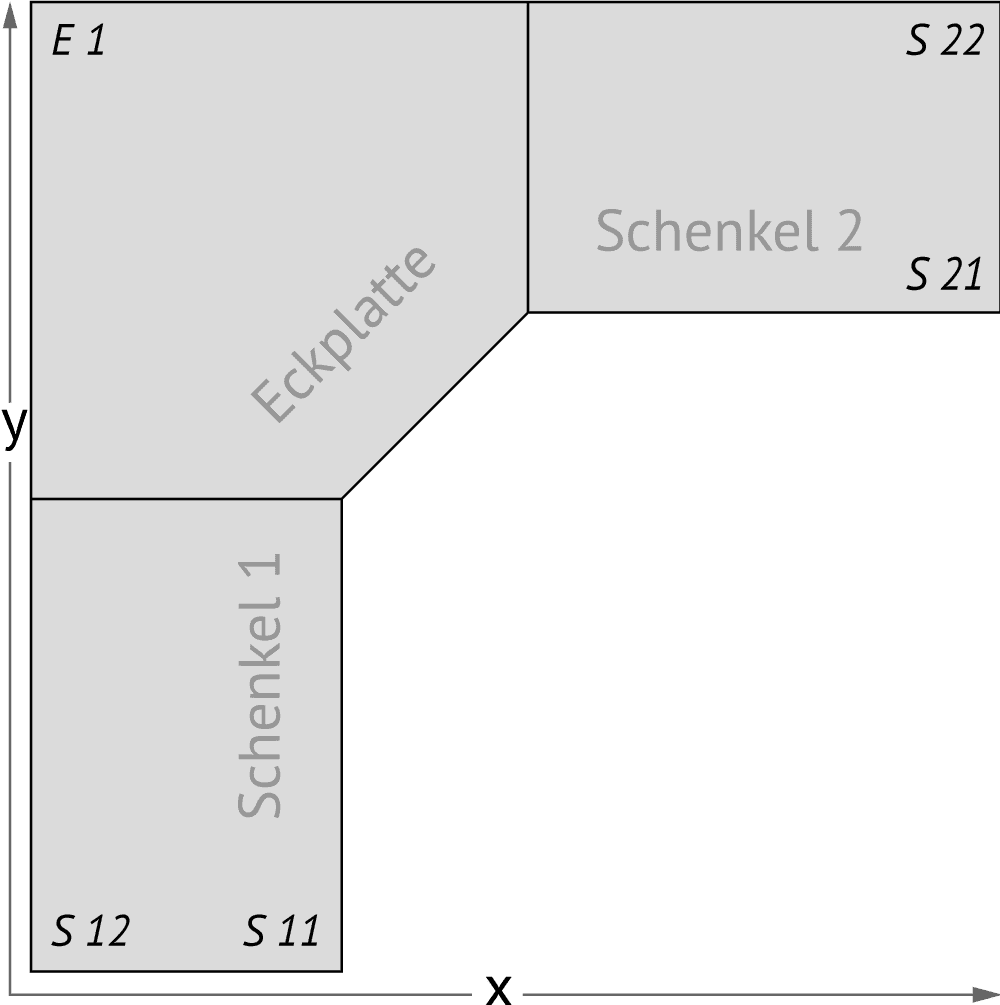

- x-Achse und y-Achse beachten!
- Abrundung: mit Bekantung min. 50 mm Radius.
- Ausklinken: Mindeststeg muss 100 mm betragen.
- Ein rechter Winkel ist unter Ausklinkung möglich (x1 und y1)
- Maximale Werte richten sich nach der Tiefe/Länge der Platten.
- Bei Abschrägung und Ausklinkung können Sie wählen, ob diese anschließend veredelt werden sollen. Die Veredelung bei Abrundung geschieht automatisch.
- Bitte beachten Sie, dass eine Abrundung nur möglich ist, wenn beide angrenzenden Kanten gleichartig veredelt bzw. nicht veredelt wurden.
- Postforming: Bitte beachten Sie, dass eine Abrundung der vorderen Ecken nur möglich ist, wenn die angrenzenden Kanten nicht veredelt wurden.
- Alle Angaben in mm
